| 切斷閥選型技巧 發布時間：18-07-14 |

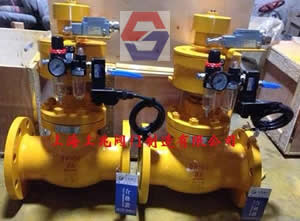

切斷閥是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。可廣泛地應用在石油、化工、冶金等工業生產部門。在現場使用中，切斷閥往往會出現切斷不好，泄漏大等故障。除因堵卡、允許壓差過小而被頂開等原因造成的泄漏增加外，絕大部分都是由于調節閥的結構缺陷和選型不當造成的。

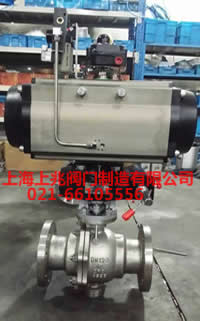

一、結構型式的選擇 雙密封類調節閥（如雙座閥、雙密封套筒閥等）主要的缺點之一就是泄漏大。但上世紀80年代以前，由于當時較盛行套筒閥，然而，不少廠家卻在套筒閥上下了很大功夫以改進結構來降低泄漏量，使其演變成非常復雜的結構。于是，這又帶來了許多不足：零件多、可靠性差、備件難、維護難、切斷效果不理想等等。實際上，這是設計思路都陷入了誤區，與其在閥體的“心臟”內作如此復雜的改動，倒不如通過外部調整來實現。因此，應選擇單密封類調節閥。這樣，密封問題、可靠性問題、維修和備件問題均被一一解決了。此時，解決矛盾的重點轉化為介質對閥的不平衡力增大的問題，解決它僅需配強力活塞執行機構、加粗閥桿即可。這種通過外部來解決的辦法顯然比通過內部的復雜改進要容易得多， 與其說這是辦法問題，還不如說這是思路問題。進入到九十年代，人們開始尋找結構更簡單、密封更可靠的切斷閥。這時，發現角行程閥比直行程閥（單座閥、套筒閥、閘閥）更具有優越性，于是產生了三偏心切斷蝶閥、全功能切斷閥、硬密封切斷球閥。 二，密封面的選擇 （1）面對面密封： 常見的柱塞閥芯，密封面為60°C的小錐面，閥座也是60°C的小錐面，這個小錐面的寬度通常在0.5 mm~2 mm之間，待密封，必須保證錐體接觸良好。但實際上，它總是受到加工誤差（如心臟，圓度，傾斜度等）的影響，并且其密封效果不是很令人滿意。這些閥門的泄漏率通常為10-4，可以精確研磨至10-6，以獲得良好的密封等級。 （2）球形密封： 閥芯的球形旋轉與固定的小座錐面相切，并且它們之間的線接觸優于上述面對面密封。華林公司引進的全功能超輕閥門和球形密封蝶閥均采用這一理念。泄漏率可達10-6~10-8，高性能三偏心蝶閥可高達10-8。零泄漏。 三、密封材料的選擇 （1）軟密封 除耐腐蝕的襯里閥門外，一般的軟密封閥指閥芯或閥座兩者之一采用非金屬材料（主要為聚四氟乙烯，還有橡膠等）的密封形式的閥。軟密封閥密封效果最佳，但在管道安裝、系統的清洗中都有可能留下或多或少不干凈的雜物（如焊渣、鐵屑等），它們流經調節閥時，容易把軟密封閥座或閥芯劃傷，使泄漏量增加，密封的可靠性差。所以，選擇軟密封結構必須考慮介質的清潔和投運前嚴格沖洗管道。 （2）硬密封 硬密封再堆焊耐磨合金等是切斷閥的最佳選擇。這種方式在考慮密封性的同時也考慮了使用壽命和可靠性，雖然出廠指標只有10－6～10－8，達不到軟密封零泄漏的效果，但足以滿足嚴密切斷的要求，而且它經久耐用，從經濟的角度考慮更合算。 四、密封可靠性的考慮 （1）軟密封，切斷效果好，但不適宜用于含顆粒介質，一旦劃傷，泄漏會急劇增加。因此，條件允許時盡量選用硬密封。全功能超輕型閥硬密封可達10－7～10－8，三偏心蝶閥可達零泄漏。 （2）對密封耐磨性的考慮：除選硬密封外，對泄漏要求10－6以上的切斷型調節閥，應該(或者說必須)堆焊耐磨合金以提高密封的耐磨性、耐沖蝕、耐劃傷的能力，提高閥的壽命。 （3）對高溫介質的切斷調節閥在室溫下組裝的，在高溫下工作，溫度變化幾百度。熱膨脹會改變裝配時建立的密封比壓。過緊，密封面會卡住，運動時會嚴重擦傷，拉傷；過松，密封壓不夠，兩種情況泄漏都會急劇增加。解決的最好辦法是用彈性閥座來吸收這一變化造成的差異。通常有三種彈性方案：①彈簧式；②薄片式柔性金屬環；③剛?cè)嵯酀?jì)的彈性閥座。后者最好，即有柔性克服熱膨脹，又有剛度并堆耐磨合金來提高耐磨面的可靠性。 （4）對含顆粒的沖蝕介質，要考慮閥芯避讓開高速介質的直接沖蝕。直行程閥、蝶閥都不具備這一功能，而全功能超輕型閥偏心旋轉具有這一特點。遇此，應選后二種閥。 （5）對于硬密封，必須有足夠的硬度差，同一硬度材料“互不相讓”，容易擦傷。 （6）對所配執行機構應增大推力和剛度，使之動作自如。 五、切斷閥主要閥型 按上述分析，緊急切斷閥的主要閥型如下，選擇切斷閥應綜合考慮泄漏率、介質種類、介質溫度、流量系數等各種參數和性價比。在如下優選秩序中，先考慮硬密封，再考慮軟密封。 （1）全功能超輕型調節閥 （2）三偏心金屬硬密封蝶閥 （3）雙偏心球面密封蝶閥 （4）球閥 （5）偏心旋轉閥 （6）單座閥 （7）單座套筒閥 （8）軟密封閥 六、“高、大”切斷閥選擇 高溫、高壓、大壓差、大口徑切斷是一個比較普遍的難題，主要原因是缺少同時具有允許壓差大、切斷好、耐高溫膨脹卡的閥，如高壓蒸汽調節與切斷，因壓差大（1～3MPa或更大），口徑大（DN200～300），不得不采用平衡式的雙密封結構（如雙座閥或雙密封套筒閥），經特殊處理，泄漏率可達10－4，全功能超輕型調節閥綜合性能好，可較好的解決這一難題，泄漏率可達10－6～10－7以上。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
