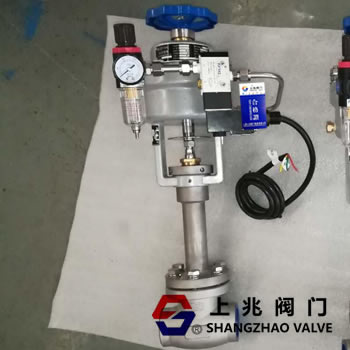

氣動低溫緊急切斷閥--產品簡介

氣動低溫緊急切斷閥適用于低溫儲罐，罐車和油罐車的切割和循環介質，可在發生故障時及時切斷介質。 新型閥門結構簡單，體積小，重量輕，密封可靠，操作方便，開合靈活，適用性廣等特點。廣泛應用于LO2，LN2，LAr，LNG，LHe等低壓閥門。溫度介質，并具有防火功能。

防靜電，防爆功能。

兩個主要性能規格

 1執行標準：JB / T7749-2005; JB / T9094-1999; JB / T4780-2002

 2標稱壓力：4.0MPa

 3工作溫度：-268°C~ + 80°C

 4公稱直徑：20mm ~100mm

 5閥體材質：閥體：CF8 / CF8M

閥桿，閥盤：不銹鋼

包裝，密封圈：M-111

 6使用介質：LO2，LN2，LAr，LHe，LAir，LNG等。

 7連接形式：焊接/法蘭

 8性能等級：泄漏根據JB / T7749-1995

三，氣動低溫緊急切斷閥--結構特點和工作原理

閥門和管道連接分為焊接式和法蘭式。在正常情況下，活塞上彈簧的壓力用于向下推動活塞，從而驅動活塞桿和閥桿向下，使閥頂密封面和閥門

密封面座椅緊密配合，以實現閥門的關閉;當氣缸加壓時，活塞壓縮彈簧向上移動，活塞桿和閥桿向上驅動，閥頂升高，閥門打開。

當閥門處于打開位置時，如果在正常操作期間環境溫度升至70±5°C，安裝在氣缸上的易熔塞會熔化，氣缸減壓，彈簧將活塞向下推動閥桿和閥頂。

接下來，快速關閉閥門以防止介質繼續流動，防止發生或擴大危險。

氣動低溫緊急切斷閥特點是：

1閥體為精密鑄造，傳動機構為明棒傳動機構，結構更合理;

 2密封面與普通擋板相比有所改善閥門，使密封更可靠，更適合緊急切斷閥的使用要求;

 3閥盤采用螺旋鎖緊式，便于裝配更換;

 4執行器部件為氣缸活塞式機構，使機芯更加穩定可靠;

 5閥門填料密封采用新的包裝結構。除PTFE填料外，還配有O形密封圈，可在較小的壓力下實現零泄漏;

 6當無法提供驅動氣源時通常，閥門的手動裝置可用于打開和關閉閥門而不影響整個系統的正常運行。

 7請參見具體結構的結構圖。

四，氣動低溫緊急切斷閥儲存和安裝注意事項

 1儲存閥門時，應將其放置在通風干燥的通風室內，通道的兩端應密封防塵。

應定期檢查長期儲存并在機加工表面上涂油以防止生銹。

 2處理和安裝閥門時，注意

防刮傷和劃傷事故。

 3閥門開封后，用有機溶劑汽油完全取下油封，并在安裝前用空氣吹干，以達不到可見的油跡。 r \\ n

 4特別指出：在氧氣或低溫介質管道中使用時，需要進行脫脂處理，嚴禁在工作中加油。

 5安裝閥門時，請在安裝前仔細檢查標記是否符合要求。介質關閉壓力差的方向應與閥體的箭頭方向一致。介質的流動方向從閥頂?shù)捻敳肯蛳铝鲃印?

 6閥門應按照允許的工作位置安裝。除了介質的流動方向外，還應注意檢查和操作的方便性。

 7閥門通常應在管道安裝前放置。

管道應該是自然的，位置不對。

特別是，低溫切斷閥在安裝過程中處于大氣溫度。

與實際工作條件的溫差非常大，管道，冷箱和閥門本身的線性膨脹系數也不同，容易發生泄漏。

因此，安裝必須考慮系統因溫差引起的應力影響。

 8如果閥門安裝在振動源中，請增加防振措施并且避免對調節器施加額外的壓力。

 9焊接連接和法蘭連接閥的特定要求：

 9.1焊接連接閥的安裝：

當閥門焊接到管道上時，應旋轉氣缸頂部的閥門打開閥門，使閥門密封圈與閥體密封面分離，防止由焊接引起的高熱傳導導致密封圈對密封圈造成損壞;

 9.2緊急切斷閥法蘭連接閥安裝：

 9.2。 1閥門和管道的法蘭表面應無損壞，劃痕等，并應保持清潔。

特別是當金屬墊圈為橢圓形或八邊形時，法蘭的凹槽應與墊圈相匹配。應使用紅丹以確保密封條件良好。

 9.2.2管道法蘭面的垂直度和管道中心線以及法蘭螺栓孔的誤差應在允許范圍。

閥門和管道中心線一致后，安裝它們。

 9.2.3連接兩個法蘭時，首先應平均壓緊法蘭密封面和墊圈，從而確保法蘭是通過相同的螺栓應力連接。

 9.2.4擰緊螺栓時，請使用與螺母相匹配的扳手。使用油壓或氣動工具擰緊時，注意不要超過規定的扭矩。

 9.2.5法蘭緊固應避免力不均勻，并應沿對稱方向均勻擰緊并交叉。 \\ n

 9.2.6安裝法蘭后，確保所有螺栓和螺母緊固。

 9.2.7螺栓和螺母的材料必須符合要求。

擰緊后，螺栓頭最好從螺母上露出兩個螺距。

 10安裝好所有管道后，應徹底吹掉管道內部。吹氣壓力應逐漸增加。在管道中的焊渣和其他雜物被吹干后，可以打開和關閉閥門以避免焊渣等。

污垢撞擊密封面并損壞閥門。

 11氣缸供氣接頭處的噴嘴為φ6*

1銅管或不銹鋼管;兩位三通電磁閥也可以安裝在供氣連接器前面進行遠程控制;

 12按照圖示安裝接近開關。當接近開關與感應板之間的間隙約為5mm時，在閥門開啟和關閉狀態下將有10~100mA感應信號輸出和12~24V DC，使中央控制室可以監控閥門。

開關狀態。

 13上兆緊急切斷閥拆卸注意事項

 13.1一般拆卸注意事項安裝前的注意事項。

但是，在拆卸之前，確認管道和閥門內沒有壓力，或用惰性氣體更換介質。

 13.2使用氣割時，在焊縫處切割。

切割后，應清除管內和閥內部的切削殘留物。

 13.4螺栓原則上應用扳手拆下。

 13.5拆卸的零件應該是防止損壞或損壞。

 14管道剛冷后，法蘭和填料壓緊螺栓在冷態下預緊，以防止低溫泄漏和低溫泄漏。

當使用新閥門時，不應將填料壓得太緊而不要泄漏，以免過度增加閥桿的摩擦，導致開合困難，加重磨損。

 15特別注意：由于閥門密封是軟密封的，因此在出廠時已經調整好。使用時請不要拆卸密封件，特別是密封件的表面處理。

 16安裝后，應定期修理，清除腔體內的污垢，檢查密封表面和閥桿螺母磨損;
